戶外照明解決方案 — 玻璃幕墻篇

2020-05-06

玻璃幕墻是集建筑美學、結構、功能于一體的產物。它的出現，改變了建筑單一的表現形式, 讓整個城市有了煥然一新的感覺。特別是隨著LED的發展，它與輕巧的幕墻體系能自由的結合在一起，為建筑師在材料選擇上提供了新的自由度，使傳統上厚重的建筑外立面也逐步向輕質的外墻體系轉變。

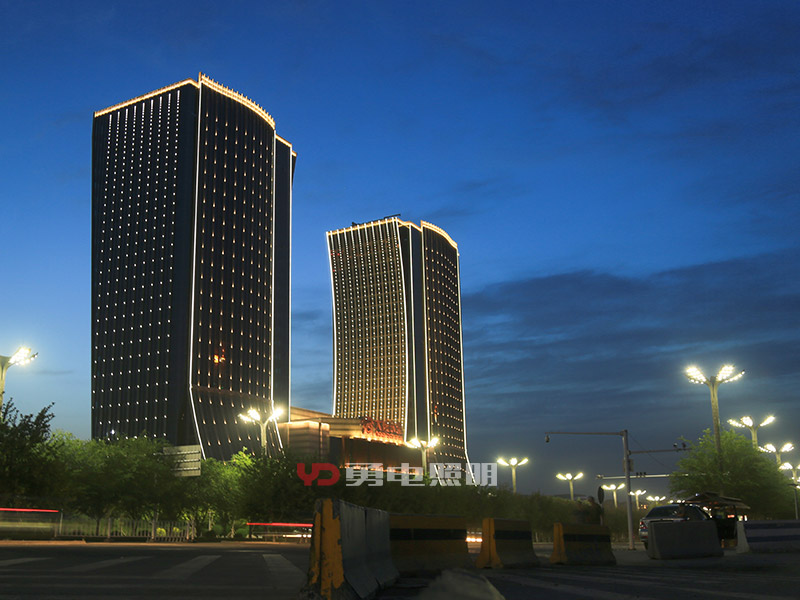

杭州博地中心

LED燈具與幕墻外立面結合的基本形式

LED燈具與玻璃幕墻外立面結合的基本形式，一般可分為以下5種：

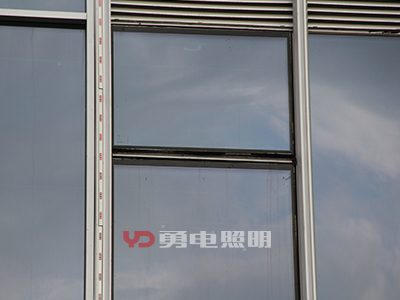

1、幕墻節點明裝：幕墻節點明裝采用結構膠的固定方式，是玻璃幕墻亮化作業中最普遍的安裝方式，優勢明顯：安裝方便，快速，作業難度低；不會對幕墻造成破壞且可以安裝到任何需要的部位，保證亮化效果；

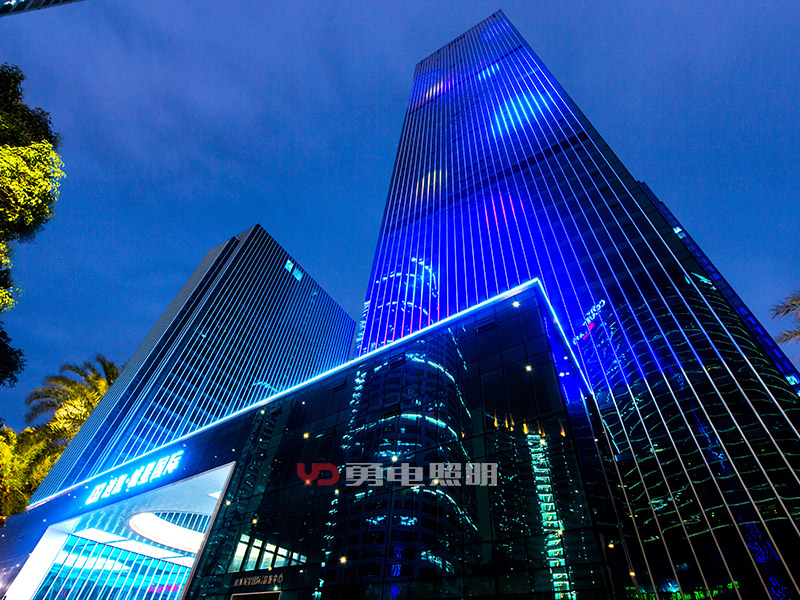

烏魯木齊報業大廈

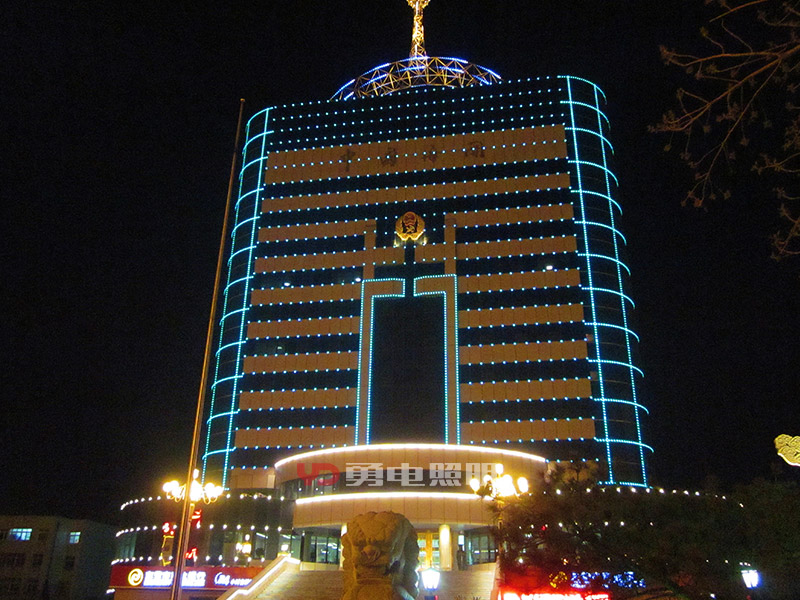

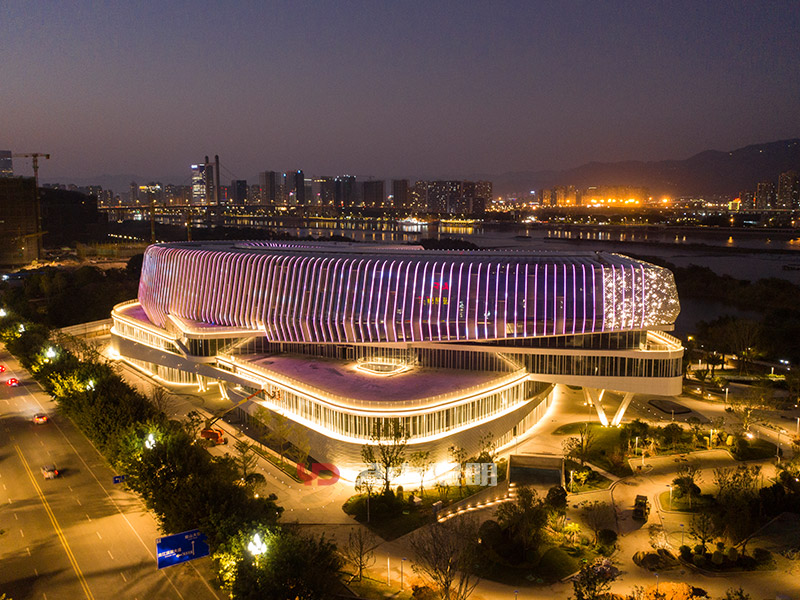

東營中國海關

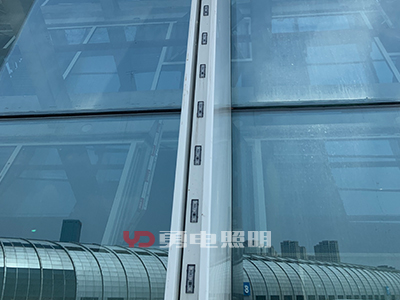

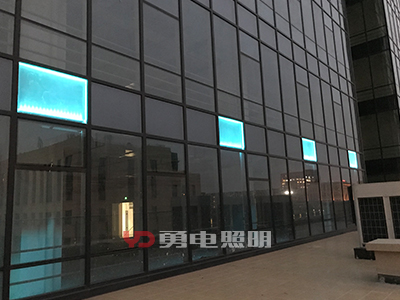

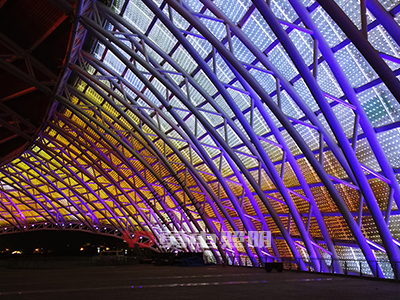

2、幕墻內透安裝：有些幕墻玻璃顏色不深、透明性好，可以考慮將光源安裝在幕墻的內側，這種方式不會對幕墻造成任何外觀上的變化，白天隱形效果好；幕墻內側安裝，可以用拉鋼絲繩的方式，二次封裝LED點光源設計有鋼絲卡扣，拉好鋼絲直接定好位置扣上去即可，方便快捷，不影響采光。

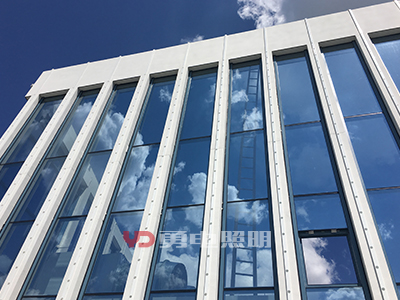

上海市北壹中心

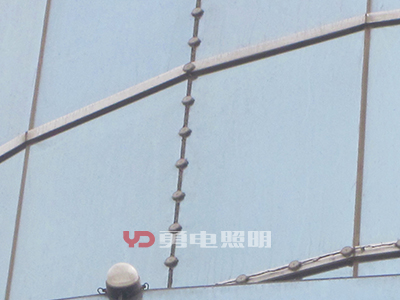

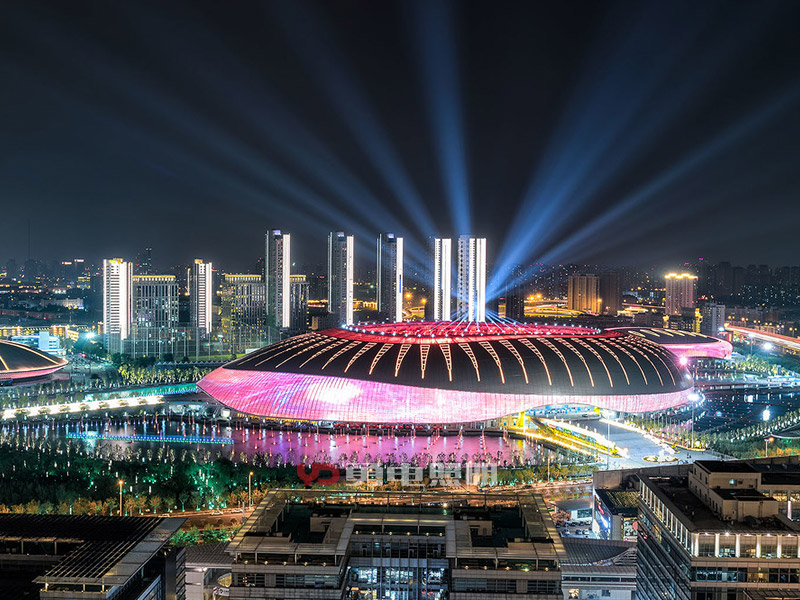

天津奧林匹克體育中心

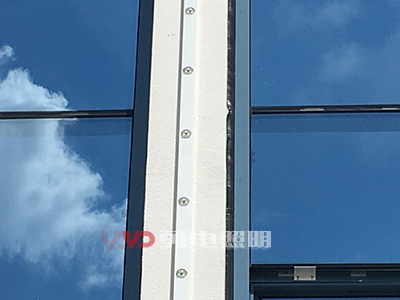

3、軌道安裝：先將軌道底部線槽固定到幕墻裝飾龍骨，將點光源依次卡入到軌道上蓋中，將軌道上蓋與燈一起卡人預先裝的線槽上，鋁槽可以和裝飾龍骨顏色一樣，白天看不到燈點，晚上燈光四射。

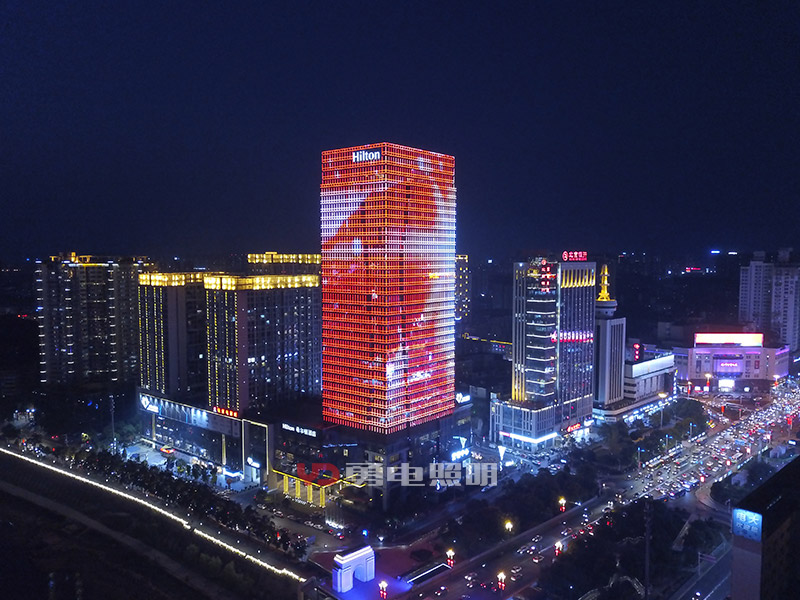

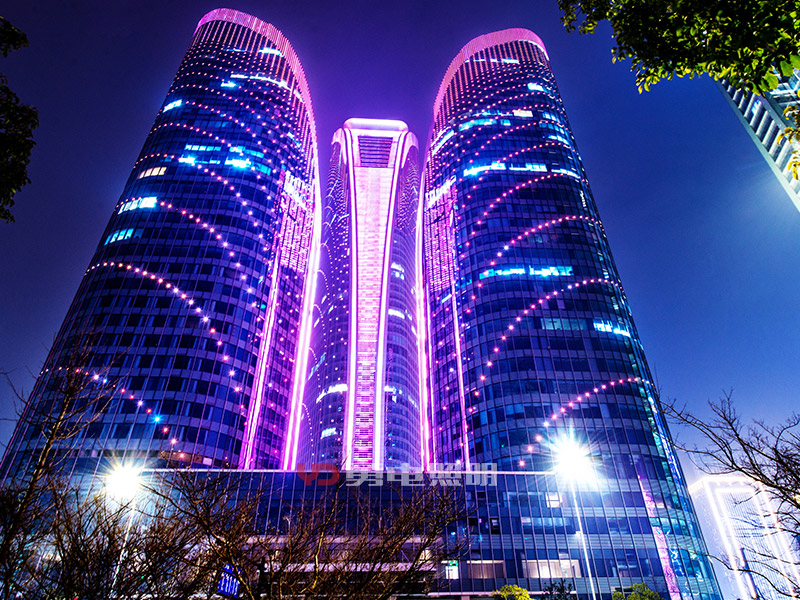

湖南株洲大漢希爾頓酒店

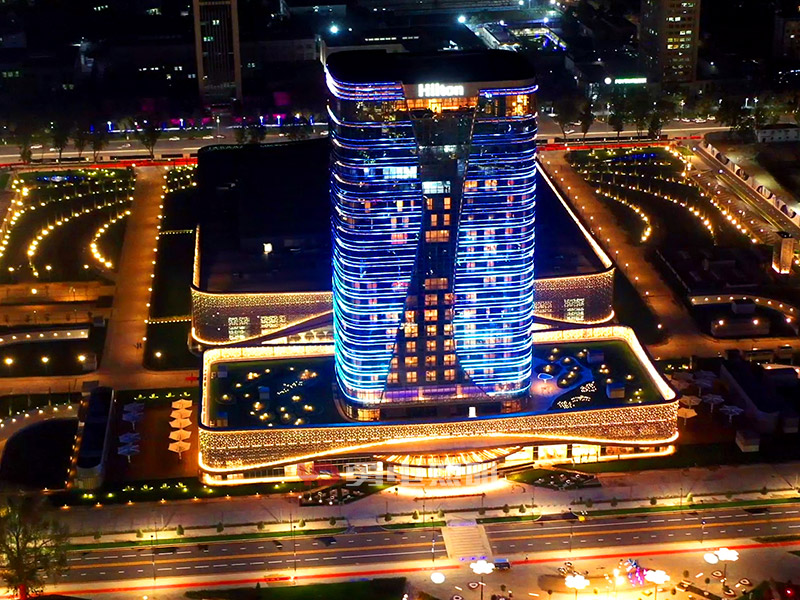

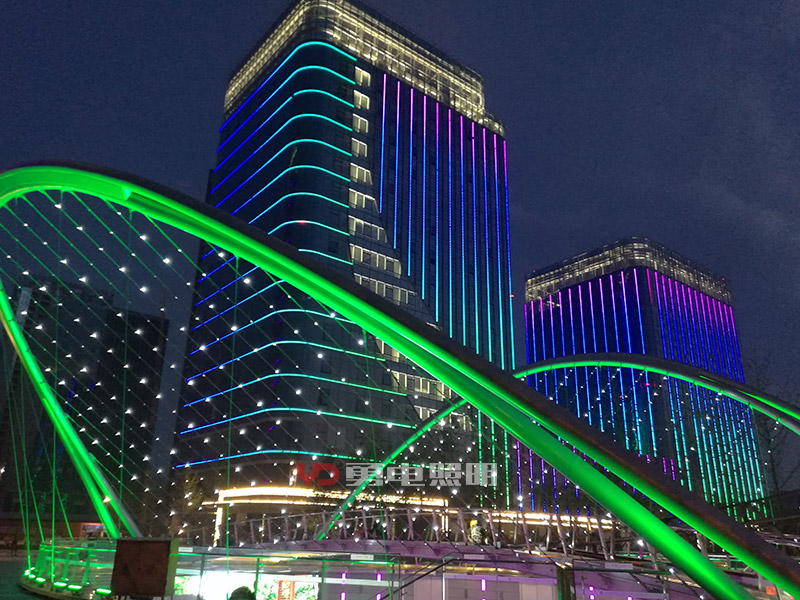

烏茲別克斯坦希爾頓酒店

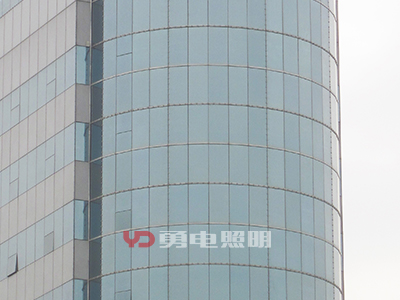

4、嵌入式安裝：光源安裝在建筑外立面，幕墻在設計時便考慮燈具安裝，通常幕墻龍骨設計成上下蓋中空形式或凹槽形式，可將光源直接固定在龍骨上蓋或凹槽內，一方面是比較容易固定，另一方面是不破壞建筑線條，容易實現隱形，維持建筑白天的美觀。

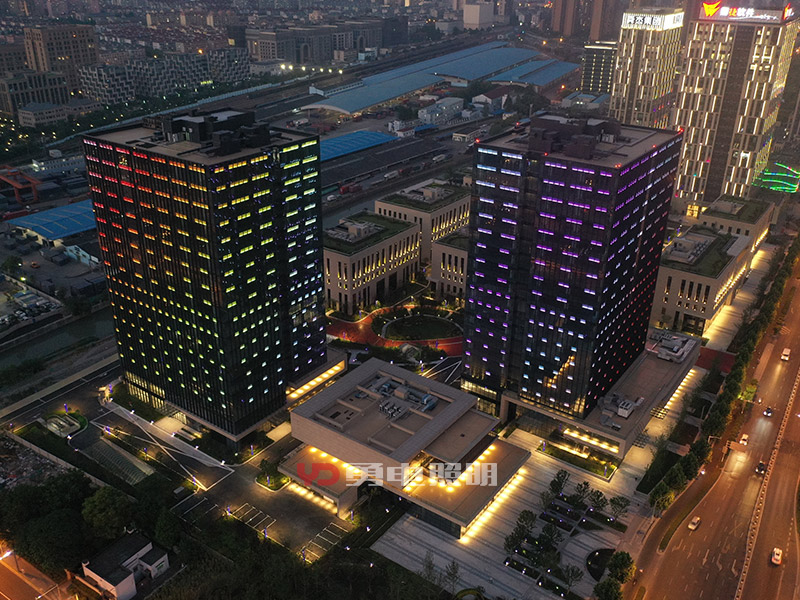

福州冠城大通廣場

北京京西商務中心

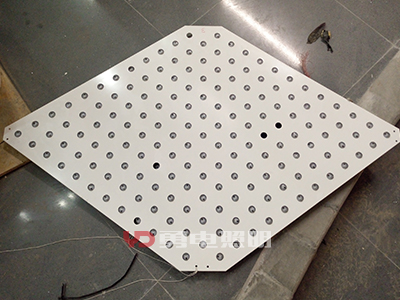

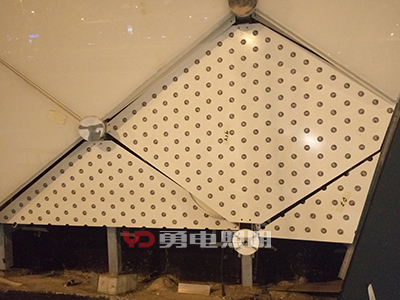

5、沖孔板內透安裝：采用整板沖孔這種方式來安裝led點光源的時候，通常都是在鋁板或者不銹鋼板上根據計算好的位置來進行沖孔，然后再把led點光源從板材的背面穿過來，將其接好線就算安裝完成，這種整板沖孔的安裝方式也是目前比較常用的。

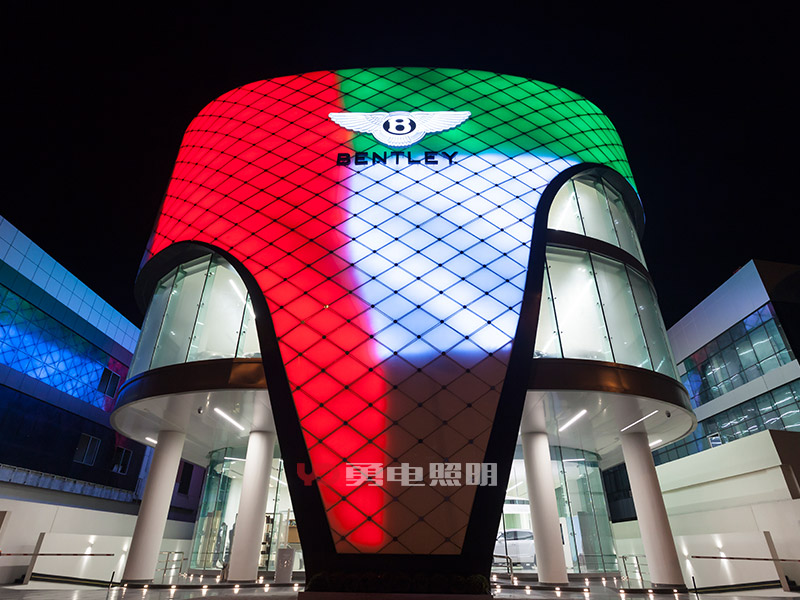

迪拜賓利展廳

玻璃幕墻與燈光整合設計要點

玻璃幕墻與燈光整合設計的要點，在建筑布局上，有以下3種方式：

點每個像素點完全獨立，有獨立的控制信號，大小和形狀任意分布，可以用點突出節點，用點去形成個性獨特的圖形和變化，呈現出繁華的效果。

線將若干LED像素點安裝在條形構件上，就變成了線，即人們所說的線條燈。可以用線來強調建筑的輪廓，造型更靈活。

面在建筑立面上，讓燈光以面的形式出現，用面的方式去營造商業氣氛，用面去區分建筑的功能區域，將整個面立體化。

但是，在具體的幕墻設計中，燈光的設計需要與幕墻設計協調考慮。

杭州迪凱城星國際中心

LED燈具在玻璃幕墻上使用的普遍原則

1、燈具具有可藏匿性；

2、盡量不影響采光和通風；

3、避免眩光；

4、不影響幕墻的水密和氣密性能。

燈具并不是簡單的依附在建筑的外立面，而是通過對外立面系統進行整合設計而展現出建筑物最美的一面。恰當的燈光設計，能在保證外部空間完整性的同時，也能消除原建筑中很多由于施工不善所產生的缺陷，同時滿足幕墻關鍵性能的要求。
